Введение
Керамические материалы широко применяются в различных сферах, от электроники и медицины до аэрокосмической промышленности и архитектуры. Их уникальные свойства — высокая твердость, термостойкость и химическая инертность — одновременно создают сложности при их обработке. Одним из наиболее эффективных методов обработки является гидроабразивная резка (ГАР) — технология, использующая струю воды с абразивными частицами для точного и чистого разделения материалов без термического воздействия.
В данной статье подробно рассмотрены технологии гидроабразивной резки керамики, ключевые параметры процесса, а также методы контроля и оценки качества кромок, что критично для дальнейшего применения изделий.
Основы гидроабразивной резки керамических материалов
Принцип работы гидроабразивной резки

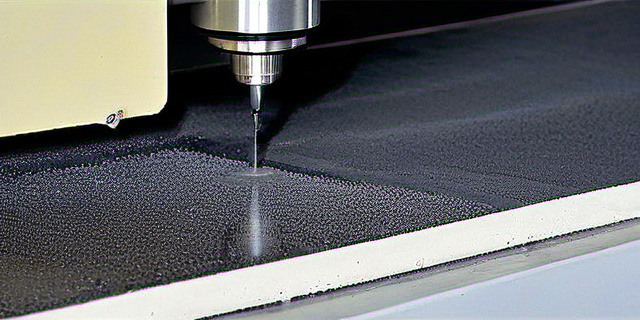

Гидроабразивная резка — это процесс механической обработки материалов с помощью высокоскоростной струи воды, насыщенной твердыми абразивными частицами (как правило, карбид кремния или гранаты). Струя под давлением от 300 до 600 МПа направляется на поверхность керамического изделия, разрушая материал в зоне реза через сдвиг и истирание.
Преимущества ГАР для керамики
- Отсутствие термического воздействия — исключается риск термического растрескивания и изменения структуры керамики.
- Высокая точность и минимальная ширина реза (от 0,3 до 1 мм).
- Возможность резки сложных контуров и тонких деталей.
- Минимальное механическое напряжение и образование микротрещин.
- Экологичность процесса — отсутствуют вредные выбросы.
Керамические материалы, поддающиеся резке
| Тип керамики | Применение | Особенности обработки |
|---|---|---|
| Алюминиевая керамика (Al₂O₃) | Электроизоляция, износостойкие элементы | Твердость около 15 GPa, требует высокой абразивной концентрации |
| Циркониевая керамика (ZrO₂) | Медицинские имплантаты, режущие инструменты | Высокая устойчивость к трещинам, требует точного контроля параметров струи |
| Силикатная керамика | Оптические компоненты | Чувствительна к микротрещинам, важен аккуратный рез |
Ключевые параметры процесса гидроабразивной резки
Давление воды
Основной параметр, влияющий на скорость и качество резки. При давлении 350-600 МПа достигается необходимая энергия струи для эффективного разрушения керамики.
Расход воды и абразива
- Оптимальное соотношение обеспечивает стабильность реза и минимизацию износа деталей станка.
- Чаще всего расход воды составляет 2-4 л/мин, абразива — 200-400 г/мин.
Размер и тип абразивных частиц
Частицы граната размером 80-150 микрон широко используются для керамики, поскольку обеспечивают баланс между скоростью и качеством реза.
Скорость движения резака
Важный параметр: при слишком высокой скорости увеличивается шероховатость кромок, при низкой — повышается износ оборудования и время резки.
Контроль качества кромок после гидроабразивной резки
Критерии оценки качества
- Шероховатость поверхности (Ra): Числовой показатель неровностей кромки, оптимально Ra ≤ 2,5 мкм для большинства изделий.
- Отсутствие микротрещин: Визуальный и микроскопический осмотр кромок.
- Геометрия реза: Допуски по углам и прямолинейности.
- Ширина зоны термического или механического воздействия: Для ГАР характерна узкая зона, что считается преимуществом.
Методы контроля
| Метод | Описание | Применение |
|---|---|---|
| Визуальный осмотр и микроскопия | Используются оптические и электронные микроскопы для выявления трещин и дефектов | Контроль пробных образцов и массовая проверка |
| Профилометрия поверхности | Измерение шероховатости кромок при помощи контактных или бесконтактных приборов | Уточнённый контроль параметров реза |
| Ультразвуковой контроль | Выявление внутренней структуры и скрытых дефектов | Критичен для медицинских и авиационных изделий |
| Твердость и структурный анализ | Оценка физико-механических свойств в зоне обработки | Определение влияния реза на материал |
Примеры статистики качества
По данным промышленных исследований, применение оптимизированных параметров гидроабразивной резки приводит к достижению следующих показателей:
- Процент изделий с дефектными кромками менее 2% при стандартах Ra ≤ 2,5 мкм.
- Сокращение времени обработки на 15-25% по сравнению с лазерной резкой без ухудшения качества.
- Увеличение срока службы изделий в 1,5 раза за счёт минимизации микротрещин.
Рекомендации для производителей и инженеров
Для достижения наилучших результатов при гидроабразивной резке керамических материалов рекомендуется:
- Внимательно подбирать размер абразива и давление воды под конкретный тип керамики.
- Регулярно проводить контроль состояния сопла и систем подачи абразива для поддержания стабильных параметров.
- Использовать многоступенчатый контроль качества с применением и визуальных, и аппаратных методов.
- Проводить тестовые резы и оптимизацию параметров при смене материала или геометрии изделий.
Мнение автора
«Гидроабразивная резка сегодня является наиболее универсальным и безопасным способом обработки керамических материалов. Однако качество конечных изделий напрямую зависит от тщательности настройки процесса и систематического контроля кромок. Рекомендуется не экономить на оборудовании контроля и уделять внимание обучению персонала — это инвестиции, которые окупаются снижением количества бракованных изделий и увеличением производительности.»
Заключение
Гидроабразивная резка представляет собой эффективную и экономичную технологию обработки керамических материалов, позволяющую сохранить уникальные свойства изделий и обеспечить высокую точность реза. Контроль качества кромок — обязательный этап производства, который гарантирует надежность и долговечность конечных продуктов. Пользуясь проверенными методами и регулярно оптимизируя параметры резки, производители могут значительно повысить качество своей продукции, что особенно важно в высокотехнологичных отраслях с жесткими требованиями к материалам.
Таким образом, интеграция современных технологий ГАР и комплексного контроля качества становится залогом конкурентоспособности и успеха в сфере обработки керамических материалов.
