Накопитель подключают к сети через силовой преобразователь PCS — он согласует постоянный ток батареи с напряжением, частотой и фазой сети. Точку присоединения выносят на вводной щит после счётчика и до основной нагрузки, ставят отдельный автомат и УЗО. Дальше нужна анти-островная защита, пересчёт уставок из-за роста тока КЗ и, часто, замена трансформатора учёта на двунаправленный. Каждый из этих пунктов обязателен, а не опционален — без них подключение не пройдёт согласование с сетевой организацией.

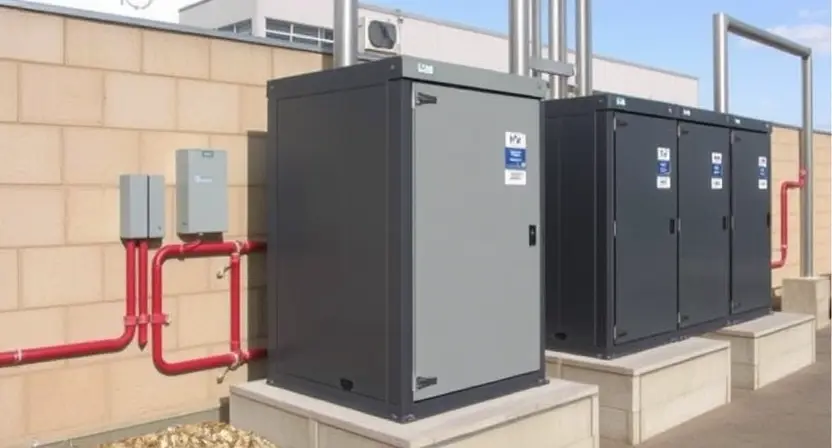

Роль PCS в схеме подключения
Батарея отдаёт постоянный ток нестабильного напряжения, а сеть работает на переменном токе с жёстко заданной частотой и фазой. PCS (Power Conversion System) выполняет двустороннее преобразование: заряжает накопитель от сети и отдаёт в сеть накопленную энергию синхронно по фазе и частоте. Без этого блока подключение батареи напрямую к щиту физически невозможно — сеть не примет постоянный ток, а перекос фаз выбьет защиту на вводе.
Точка присоединения и коммутационная аппаратура
Стандартная практика — врезка после счётчика, но до распределения на группы нагрузки. Так учитывается вся энергия, которая идёт и от сети, и от накопителя. На линии PCS ставят отдельный автоматический выключатель, рассчитанный на ток преобразователя, и УЗО — оно реагирует на утечку тока независимо от направления потока мощности. Сечение кабеля от PCS до щита подбирают под номинальный ток инвертора, а не под мощность батареи в киловатт-часах — это разные параметры, их часто путают на этапе проектирования.
Почему сеть 0,4–10 кВ требует пересчёта защит
Распределительные сети этого класса напряжения изначально проектировались под однонаправленный поток мощности — от подстанции к потребителю. Накопитель ломает эту логику: он может отдавать энергию обратно в сеть, и тогда ток короткого замыкания на вводе складывается из вклада сети и вклада PCS. Уставки защит, рассчитанные на «сетевой» ток КЗ, в такой ситуации срабатывают некорректно — либо с задержкой, либо ложно. Поэтому пересчёт уставок обязателен при любом накопителе мощностью выше нескольких киловатт. Подробнее логика распределённой генерации и гибридных схем разобрана здесь: https://metenergo.com/news/tpost/3uzhr4jdo1-gibridnie-shemi-raspredelyonnoi-generats.
| Параметр | Без накопителя | С накопителем — что меняется |
|---|---|---|
| Направление потока мощности | Только от сети к нагрузке | От сети к нагрузке и от накопителя в сеть |
| Ток КЗ на вводе | Формируется только сетью | Складывается сеть + вклад PCS, требуется пересчёт уставок |
| Защита при исчезновении сети | Не требуется | Анти-островная защита отключает PCS автоматически |
| Трансформатор тока учёта | Однонаправленный | Часто требуется замена на двунаправленный |
| Точка присоединения | Общий ввод после счётчика | Отдельный автомат и УЗО после счётчика, до нагрузки |
Анти-островная защита и учёт при обратном потоке
Если участок сети обесточен — авария, плановое отключение, работа персонала на линии — накопитель обязан автоматически отключиться от сети. Это функция анти-островной защиты: она следит за параметрами сети через PCS и разрывает связь при их пропадании, чтобы не создавать «остров» под напряжением там, где сетевая компания ожидает обесточенный участок. Отдельный вопрос — учёт. Обычный счётчик с однонаправленным трансформатором тока либо не видит обратный поток, либо считает его некорректно. При регулярной отдаче энергии в сеть трансформатор учёта меняют на двунаправленный — это требование чаще всего согласуется на этапе получения технических условий.
На практике подключение накопителя — это не покупка PCS и монтаж кабеля, а согласованный с сетевой организацией проект: расчёт токов КЗ, подбор уставок, выбор схемы учёта. Пропуск любого из этих шагов оборачивается либо ложными срабатываниями защиты, либо отказом в допуске на параллельную работу с сетью.
