Сравнение характеристик муфт и соединений для передачи крутящего момента: выбор оптимального варианта

Введение

В машиностроении и технических системах передача крутящего момента — одна из ключевых задач, обеспечивающих функционирование различных механизмов. Для этой цели применяются муфты и соединения, отличающиеся по конструкции, материалам и эксплуатационным характеристикам. Правильный выбор позволяет увеличить ресурс оборудования, повысить точность передачи вращения, снизить вибрации и избежать поломок.

В статье рассмотрены основные виды муфт и соединений, сравнены их технические характеристики и даны рекомендации по выбору оптимального решения в разных условиях.

Основные виды муфт и их характеристики

Жёсткие муфты

Жёсткие муфты — самые простые и надёжные соединения, предназначенные для передачи крутящего момента без возможности компенсации осевых и угловых смещений.

• Преимущества: высокая жёсткость, простота изготовления и установки, минимальное биение.
• Недостатки: отсутствие компенсации смещений приводит к повышенной нагрузке на подшипники и валах.

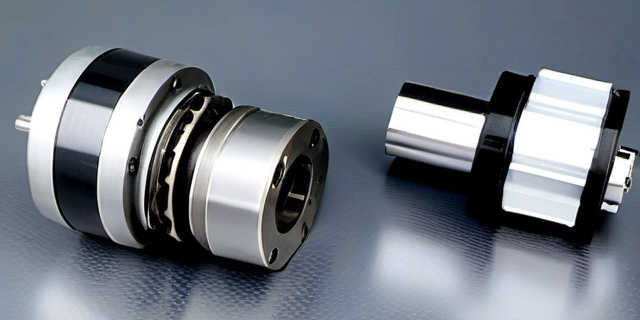

Гибкие муфты

Гибкие муфты способны компенсировать осевые, радиальные и угловые смещения между валами, снижая вибрации и ударные нагрузки.

• Типы: эластомерные, зубчатые, диафрагменные, пружинные и т.д.
• Преимущества: защита конструкции от перегрузок, снижение шума и вибраций, увеличение ресурса узлов.
• Недостатки: ограничение по максимальному передаваемому крутящему моменту, необходимость регулярного обслуживания.

Историческая справка и популярность

По данным промышленных отчётов, около 60% всех приводных узлов используют именно гибкие муфты, что обусловлено их универсальностью и способностью работать в условиях дефектов монтажа и эксплуатации.

Основные типы соединений для передачи крутящего момента

Шпоночные соединения

Шпонки выступают классическим способом жёсткого соединения валов с зубчатыми колёсами, шкивами и другими элементами.

• Характеристики: простота конструкции, высокая надёжность, но концентрация напряжений в пазах.
• Область применения: передача умеренных и больших нагрузок в условиях точного монтажа.

Клёпанные и шлицевые соединения

Обеспечивают жёсткую передачу момента с возможностью некоторого скольжения в осевом направлении (шлицы) или надёжного фиксирования элементов (клёпки).

• Преимущества: высокая несущая способность, возможность относительного перемещения для компенсации теплового расширения.
• Недостатки: более сложное производство и обслуживание.

Фланцевые соединения

Фланцы используются для крепления валов друг к другу с помощью болтовых соединений. Хорошо подходят для больших диаметров валов и высоких нагрузок.

• Характеристика: высокая надёжность, простота разборки, возможность использования в ремонтных работах.
• Минус: габаритность и вес конструкции повышаются.

Сравнительная таблица основных видов муфт и соединений

Примеры практического применения

Автоматизация производства

На конвейерных линиях для передачи вращения часто применяют зубчатые гибкие муфты, так как они компенсируют небольшие смещения и обеспечивают высокую точность и надёжность. По статистике, применение зубчатых муфт снизило количество отказов в среднем на 25% по сравнению с жёсткими соединениями.

Тяжёлое машиностроение

В таких условиях часто используют жёсткие муфты или фланцевые соединения, так как необходима максимальная жёсткость и передача больших крутящих моментов. Например, в горнодобывающем оборудовании жёсткие муфты выдерживают нагрузки до нескольких меганьютон-метров.

Советы по выбору муфт и соединений

Учитывать тип нагрузки и условия эксплуатации

Если требуется компенсировать смещения и снизить вибрации — предпочтение стоит отдавать гибким муфтам. В условиях отсутствия смещений и необходимости передавать большие моменты — жёстким.

Обратить внимание на технологичность и стоимость обслуживания

Некоторые муфты проще устанавливать и обслуживать, что снижает общие расходы на эксплуатацию оборудования.

Проверять коэффициенты безопасности и ресурсы изделий

Правильно рассчитанный запас прочности позволяет избежать преждевременных поломок.

«Выбор муфты или соединения — это баланс между жёсткостью конструкции и необходимостью компенсировать реальные эксплуатационные смещения. Игнорирование этого баланса — частая причина дорогого ремонта и простоев оборудования.» — автор статьи.

Заключение

В мире инженерии существует множество решений для передачи крутящего момента. Жёсткие и гибкие муфты, а также различные виды соединений, подходят для разных условий и задач. Жёсткие муфты обеспечивают максимальную надёжность при точном монтаже и отсутствии смещений, тогда как гибкие муфты снижают вибрацию и продлевают срок службы оборудования, компенсируя разного рода смещения.

Выбор конкретного типа муфты или соединения должен основываться на анализе технологических требований, условий эксплуатации и экономических факторов. Умелое сочетание технических характеристик и практического опыта позволит добиться высокой эффективности и долговечности оборудования.
